Проект двухэтажного дома на одну семью с гаражом на 2 автомобиля
рейтинг 5.0 (1) | просмотров 5727 | комментарии 0 | Загрузок: 792 | 31.05.13, 23:38

СОСТАВ ПРОЕКТА

A ПОЯСНИТЕЛЬНАЯ ЗАПИСКА
B ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
C ИСХОДНЫЕ МАТЕРИАЛЫ
D ЧЕРТЕЖИ
A ПОЯСНИТЕЛЬНАЯ ЗАПИСКА

СОДЕРЖАНИЕ

1. ИСХОДНЫЕ ДАННЫЕ
2. АРХИТЕКТУРНЫЕ И ПЛАНИРОВОЧНЫЕ РЕШЕНИЯ
3. КОНСТРУКТИВНЫЕ РЕШЕНИЯ
3.1 ФУНДАМЕНТЫ
3.2 НАРУЖНИЕ СТЕНЫ
3.3 ВНУТРЕННИЕ СТЕНЫ
3.4 ПЕРЕГОРОДКИ
3.5 ПЕРЕМЫЧКИ
3.6 ПОЛЫ И ПОТОЛКИ
3.7 КРОВЛЯ
3.8 ЛЕСТНИЦЫ
4. НАРУЖНЯЯ ОТДЕЛКА
5. ВНУТРЕННЯЯ ОТДЕЛКА
5.1 СТЕНЫ
5.2 ПОТОЛКИ
5.3 ПОЛЫ

6. ОКНА, ДВЕРИ
7. ОТОПЛЕНИЕ И ВЕНТИЛЯЦИЯ
7.1 ОТОПЛЕНИЕ
7.2 ВЕНТИЛЯЦИЯ
8. ВОДОСНАБЖЕНИЕ И КАНАЛИЗАЦИЯ
9. ЭЛЕКТРИЧЕСТВО
9.1ЭЛЕКТРОИНСТАЛЯЦИЯ
9.2 СЛАБОТОЧНАЯ ИНСТАЛЯЦИЯ
10. МЕРОПРИЯТИЯ ПО ЗАЩИТЕ ОТ ВЛАЖНОСТИ, КОРРОЗИИ

1. ИСХОДНЫЕ ДАННЫЕ

Настоящий проект составлен, исходя из пожеланий заказчика, существующей ситуации, законов и нормативов, регулирующих строительную деятельность. При производстве работ следует соблюдать законы и предписания, также рекомендации производителей материалов. Все используемые материалы должны соответствовать действующим нормам и стандартам

2. АРХИТЕКТУРНЫЕ И ПЛАНИРОВОЧНЫЕ РЕШЕНИЯ

Здание – двухэтажное, с односкатной кровлей и уклоном в 7°.
На первом этаже располагаются: прихожая, котельная, гостиная, кухня, санузел, сауна и гостевая спальня. На втором этаже расположены 4 спальни и ванная.

3. КОНСТРУКТИВНЫЕ РЕШЕНИЯ

3.1 ФУНДАМЕНТЫ
Фундамент решено делать ленточным с подошвой из бетона марки М350. Размеры фундамента и конструкция – см. чертежи фундамента. Плиту заливать на основание из утрамбованного щебня 200мм.
Фундамент утепляется с наружной и внутренней сторон пенополистиролом толщиной 50мм (мин.прочность на сжатие 0,25МПа).
Все фундаменты изолируются от наземных конструкций гидроизоляционным слоем. Перед заливкой фундамента необходимо провести все подземные коммуникации.
При возведении фундамента необходимо учитывать рельеф участка. Уклон грунта должен быть «от дома».

3.2 НАРУЖНИЕ СТЕНЫ
Наземная часть несущих стен сооружается из деревянного каркаса, собранного из доски 50х200мм. Пиломатериал 1...3 сорта, влажность 18..20%, перед установкой детали каркаса обработать антисептическим средством. Стены утепляются матами из минеральной ваты толщиной 200мм.

3.3 ВНУТРЕННИЕ СТЕНЫ
Внутренние перегородки выполняются из деревянного каркаса, собранного из доски 50х150мм, утепленных 150мм минеральной ваты.

3.4 ПОЛЫ И ПОТОЛКИ
Пол первого этажа – монолитная ж/б плита
В санитарных помещениях, рабочей зоне кухни, а также прихожей укладывается керамическая плитка, в остальных помещениях – паркет.
Перекрытие между первым и вторым этажами сооружается по несущим балкам сечением 50х200мм. Балки опираются на верхнюю обвязку каркаса первого этажа. Промежутки между балками заполняются каменной ватой 150мм. Между потолком и несущими балками крепится парозащитная пленка. Потолок устраивается по доскам 25мм или металлокаркасу 26мм, шаг 400мм. На каркас крепится два слоя гипсокартонных листов.

3.5 КРОВЛЯ
Уклон кровли 7°. Кровля опирается на деревянные стропила сечением 50х200мм и шагом 635мм. Стропила опираются на верхнюю обвязку второго этажа и балки перекрытия второго этажа. Стропила крепятся к обвязке при помощи металлических крепежных уголков 100x100x80х2мм. Для лучшего опирания стропильных ног, в стропилах делается «зуб».
На стропила укладывается подкровельная пленка по всей площади при помощи дистанционных брусьев 25x50мм (брус крепить при помощи оцинкованных гвоздей Ø3,0). Необходимо обеспечить вентиляцию в коньке. Поверх брусьев при помощи оцинкованных шурупов Ø3,5 l=100мм крепится OSB-3 плиты толщиной 20мм. По плитам укладывается кровельное покрытие. При установке кровельного покрытия, коньков и карнизов следовать рекомендациям производителей. На выступающих за габариты наружних стен частях стропил делаются ветровые ящики из струганной доски. Между досками необходимо оставлять промежутки в 10мм для вентиляции чердачного пространства.
Деревянные элементы конструкции защитить от биологической коррозии соответствующими антикоррозионными средствами.

3.6 ТЕРРАСЫ, ЛЕСТНИЦЫ
Наружная лестница делается из монолитного железобетона.
Внутренняя лестница – деревянная.

4. НАРУЖНЯЯ ОТДЕЛКА
Цоколь здания покрывается цокольным сайдингом коричневого цвета или минеральной штукатуркой коричневого цвета.
В отделке наружных стен применяется цементно-стружечная плита, которая окрашивается фасадной краской светлых тонов. Частично приментяется блок-хаус натурального оттенка. Оконные сливы изготавливаются из жести такого же цвета, как и оконные рамы.
Кровельное покрытие – гибкая битумная черепица коричневого цвета . Водосливная система изготавливается из жести коричневого цвета. Ветровые ящики покрываются краской схожего с кровельным покрытием тона.
Окна – коричневые PVC рамы с тройным стеклопакетом. Наружные двери – деревянные, окрашенные в коричневый цвет.

5. ВНУТРЕННЯЯ ОТДЕЛКА

5.1 СТЕНЫ
Стены покрываются гипсокартонными листами, покрываются стыковой тканью и шпатлюются, покрываются краской, обоями или керамической плиткой. Отделанные поверхности не должны иметь видимых глазу дефектов. Во время проведения работ температура в помещениях должна быть выше +5.

5.2 ПОТОЛКИ
Потолки делаются ровными, стыки гипсокартонных листов покрываются стыковой тканью и шпатлюются, а затем потолки окрашиваются краской. Во влажных помещениях гипсокартонные потолки перед отделкой покрываются влагозащитой.

5.3 ПОЛЫ
Полы гостиной, спален, кухни и коридоров покрываются паркетом или ламинатом. В остальных помещениях полы отделываются керамической плиткой. Во время проведения работ температура в помещениях должна быть выше +5.

5. ОКНА, ДВЕРИ
Наружные двери – деревянные, со стальным листом внутри, утепленные, оснащенные 2 замками. Петли должны обеспечивать открывание двери на 90°. Пороги покрываются оцинкованной жестью. Замки, ручки, петли делаются матовыми. Дверь котельной оснащается вентиляционной решеткой 140х210мм.
Внутренние двери – щитовые. Двери без порогов, с зазором в 10мм, что гарантирует нормальный воздухообмен в помещениях. Двери санузла и прочих санитарных помещений оснащаются вентиляционной решеткой в нижней части.
Окна с пластиковыми рамами, остекленные тройным стеклопакетом. Внутреннее стекло с селективным покрытием. Окна делаются с возможностью микровентиляции.
Щели между рамами дверей, окон и стенами заполняются монтажной пеной. Крепеж окон и наружных дверей должен быть устойчивым к коррозии. Перед заказом окон и дверей необходимо проверить размеры проемов.

7. ОТОПЛЕНИЕ И ВЕНТИЛЯЦИЯ

7.1 ОТОПЛЕНИЕ
Параметры системы центрального отопления:
• Потребность в тепловой мощности проектируемого здания - 13420 Вт
• Потребность на м2 отапливаемой площади - 87,65 Вт/м2
• Потребность на м3 отапливаемой кубатуры - 22,60 Вт/м3

Система отопления – локальная, основанная на газовом отопительном котле.

7.2 ВЕНТИЛЯЦИЯ
В здании предусмотрена принудительная вытяжная вентиляция в санузле и из кухни. Вентиляция выводится над кровлей.
Вентиляция чердачного пространства предусмотрена вентиляционный колпак.

8. ВОДОСНАБЖЕНИЕ И КАНАЛИЗАЦИЯ
Трубы системы водоснабжения и циркуляции - многослойные типа UNIPIPE – PE- RT – AI-PE-RT. Запроектирована подводка к смесителям в стенных углублениях от труб, уложенных в слое пола. Монтаж системы из многослойных труб типа PE/A1/PE – системы UNIPIPE должен быть осуществлен на основании технической документации. Необходимо руководствоваться общими техническими условиями выполнения монтажа.
Канализация делается из полихлорвиниловых труб, соединенных с помощью резиновых уплотнителей. Канализационный стояк выводится на поверхность крыши и оснащается вентиляционным колпаком.

9. ЭЛЕКТРОСНАБЖЕНИЕ

9.1 ЭЛЕКТРОИНСТАЛЯЦИЯ
Групповой щит располагается в котельной. Групповой щит соединяется с вводным щитом при помощи кабеля диаметром 4*6 мм2. Предусмотрен вмонтированный в стену с прозрачными створками групповой щит, приспособленный для монтажа аппаратов на шине типа DIN35.
Предусмотрены следующие цепи:
• освещение помещений – выполнить при помощи провода 3*1,5мм2
• питание однофазных штепсельных розеток – выполнить при помощи провода 3*2,5 мм2;
• питание 3-фазной штепсельной розетки отопительного котла – выполнить при помощи провода 5*4 мм2.
Для установки выключателей и патронов для осветительных приборов, размещенных снаружи здания, а также штепсельных розеток, выключателей и патронов для осветительных приборов, расположенных в санузле, рекомендован герметичный монтаж. Во влажных помещениях использовать розетки со степенью защиты IP44. Рекомендуется установка двойных розеток. Розетки в ванных комнатах, а также выключатели во всех помещениях размещать на высоте 1,4 м от пола, остальные розетки на высоте 0,2 м от пола.

9.2 СЛАБОТОЧНАЯ ИНСТАЛЯЦИЯ
Телефонную систему выполнить при помощи провода UTP. Телефонные гнезда разместить на высоте 0,2 м от уровня пола.
Предусмотрена возможность установки системы спутникового телевидения. С крыши проводится в место планируемой установки телевизора коаксиальный кабель волновым сопротивлением 75 Ом марки SAT.

10. МЕРОПРИЯТИЯ ПО ЗАЩИТЕ ОТ ВЛАЖНОСТИ, КОРРОЗИИ

Конструкции фундамента и цоколь отделяются от расположенных выше конструкций рулонной гидроизоляцией (рубероид).
Все деревянные конструкции изолируются от каменных гидроизоляцией и обрабатываются пропитками.

B ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

БРУТО-ПЛОЩАДЬ 198,0м2

НЕТТО-ПЛОЩАДЬ 153,1м2

ЖИЛАЯ ПЛОЩАДЬ 95,8м2

ОБЪЕМ 594м3

КОЛ-ВО ЭТАЖЕЙ 2
КОЛ-ВО КОМНАТ 6

C ЧЕРТЕЖИ

DR-01 ПЛАН ПЕРВОГО ЭТАЖА M 1:50
DR-02 ПЛАН ВТОРОГО ЭТАЖА M 1:50

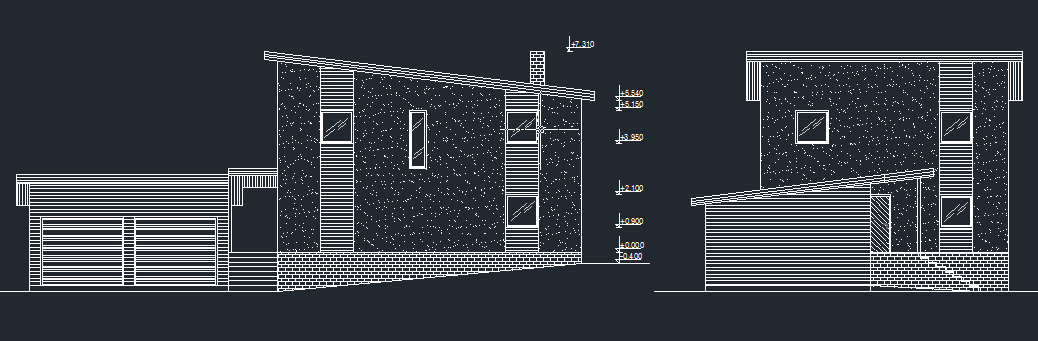

DR-03 ВИД А M 1:100
DR-04 ВИД В M 1:100
DR-05 ВИД С M 1:100
DR-06 ВИД D M 1:100
DR-07 РАЗРЕЗ 1-1 M 1:50
DR-08 ПЛАН ФУНДАМЕНТА M 1:50
DR-09 ПЛАН СТЕН 1 ЭТАЖА M 1:50
DR-10 РАЗВЕРТКА СТЕН 1 ЭТАЖА M 1:50
DR-11 РАЗВЕРТКА СТЕН 1 ЭТАЖА M 1:50
DR-12 РАЗВЕРТКА ПЕРЕГОРОДОК 1 ЭТ. M 1:50
DR-13 ПЛАН ПЕРЕКРЫТИЯ 1 ЭТАЖА M 1:50
DR-14 ПЛАН СТЕН 2 ЭТАЖА M 1:50
DR-15 РАЗВЕРТКА СТЕН 2 ЭТАЖА M 1:50
DR-16 РАЗВЕРТКА СТЕН 2 ЭТАЖА M 1:50
DR-17 РАЗВЕРТКА ПЕРЕГОРОДОК 2 ЭТ. M 1:50
DR-18 ПЛАН ПЕРЕКРЫТИЯ 2 ЭТАЖА M 1:50
DR-19 ТИПЫ ПЕРЕКРЫТИЙ И СТЕН M 1:10
DR-20 УЗЕЛ V-1 M 1:10
DR-21 УЗЕЛ V-2 M 1:10
DR-22 УЗЕЛ L-1 M 1:10
DR-23 УЗЕЛ L-2 M 1:10
DR-24 УЗЕЛ K-1 M 1:10
DR-25 УЗЕЛ K-2 M 1:10
DR-26 СПЕЦИФИКАЦИЯ ОКОН M 1:100
DR-27 СПЕЦИФИКАЦИЯ ДВЕРЕЙ M 1:100
M 1:10

Чертежи в .dwg
Пояснительная записка в .doc
